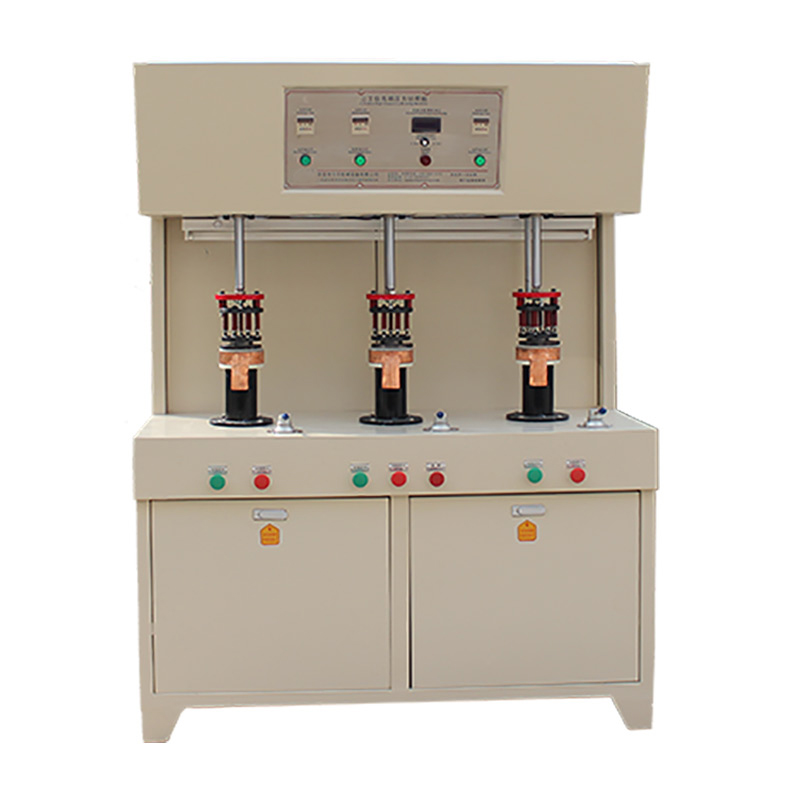

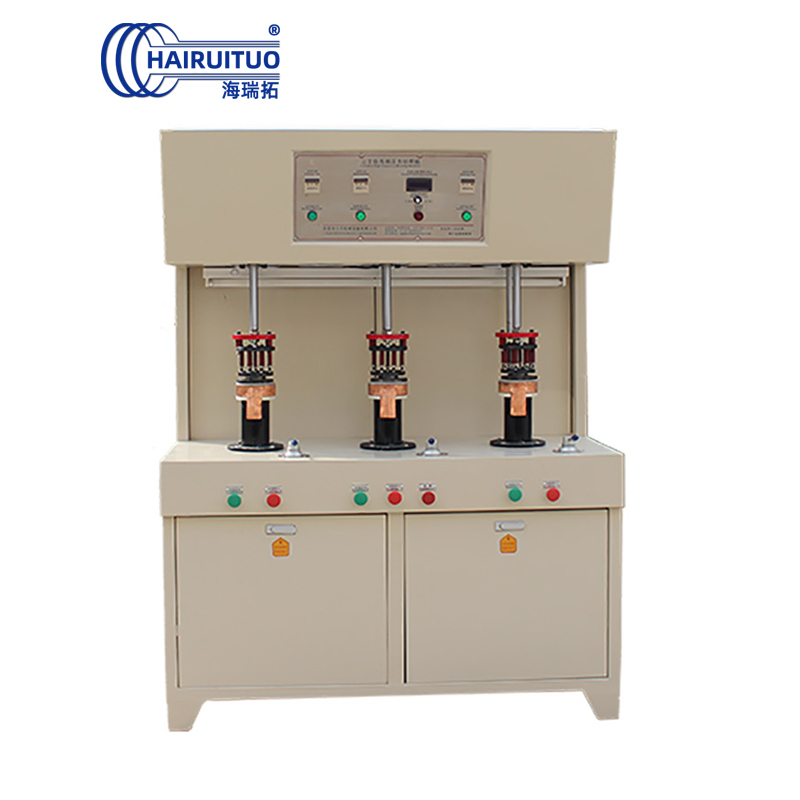

铜锅高频钎焊机 三工位高频焊机

概述:铜锅高频钎焊机 三工位高频焊机适用于小家电行业中发热盘、电热水壶、咖啡壶、豆浆桶、煎锅、炒锅、烧锅、煲类等各种电热炊具的钎焊,主要用于不锈钢锅、铝锅(或其它容器)上一次性将一块均热用的铝板或铝质电热管同时复合在锅上,在压力下感应加热实现一次性完成焊件的牢固连接。钎焊直径范围80~160
联系海拓
  • 产品简介
  • 技术参数
  • 产品规格
  • 高频钎焊机
    铜锅高频钎焊机 三工位高频焊机配置

    ● 加热电源功率:60KW-250KW;

    ● 生产能力:5-10件/分钟;

    ● 焊接加热温度均匀,分三次将复合锅底加热到适当温度,有效避免了平面型感应加热器的加热盲区,从而使加热温度更加均匀;

    ● 采用CPU和PLC对水、电、气全方位监控,并设有声、光报警装置和故障自诊功能;

    ● 局部感应加热,大大减少抛光工作量,而且即开即用,无需余热;

    ● 机电一体化设计,体积小,设备安装极为简单;

    ● 采用纯水循环处理系统,数字式流量监控系统,PLC自动控制系统,CPU自动检测水流量;

    ● 转盘式旋转工作台,操作简单,大大降低了工作强度。


    设备参数

    型号规格

    HT-TG30

    HT-TG60/80

    HT-TG100/120

    HT-TG150

    HT-TG200

    输出功率

    30KW

    60KW/80KW

    100KW/120KW

    150KW

    200KW

    工作频率

    200-300KHZ

    200-300KHZ

    200-300KHZ

    200-300KHZ

    200-300KHZ

    油压

    100Mpa

    100Mpa

    100Mpa

    100Mpa

    100Mpa

    工作压力

    2-3Mpa

    2-3Mpa

    2-3Mpa

    2-3Mpa

    2-3Mpa

    复底尺寸

    直径100-600mm  铝板厚度0.2-12mm  高度100-600mm







    设备介绍



         高频钎焊机是通过感应电流把焊接物加热到一定温度使焊料熔化,从而把两种一样材质或不同材质的金属连接在一起的感应加热设备。高频钎焊机的钎焊过程:表面清洗好的工件以搭接型式装配在一起,把钎料放在接头间隙附近或接头间隙之间。当工件与钎料被加热到稍高于钎料熔点温度后,钎料熔化(工件未熔化),并借助毛细管作用被吸入和充满固态工件间隙之间,液态钎料与工件金属相互扩散溶解,冷疑后即形成钎焊接头。

       我司生产制造出的系列高频复底钎焊机,质量稳定可靠,是国内较早研制钎焊设备的厂家,在生产家电产品的行业中享有盛誉。海拓全新一代高频复底钎焊机正式将这种新兴的高频复底钎焊技术,并结合高频感应加热原理,对家电行业中电热水壶发热盘、烧锅、煎锅、豆浆桶、咖啡壶、料理机、电熨斗、煮面锅等各种产品进行焊接的专用设备。


    高频钎焊机品质优异,人性化设计,操作简单,无需专业的焊接工人,经过简单的培训,即可上机操作,可根据被加工工件的当前状态,进行适时、精-确的自动控制,比如通过模拟或数字电路处理,调整功率或频率,使工件加热温度或深度自动调节,满足工艺要求。感应加热调节比较精细,通常是通过调节相移,脉冲占空比等参数调节加热功率,一旦加热温度根据工艺要求确定后,由于自身的负反馈作用,就会被保持在该温度恒定不变,实现恒功率控制。温度均匀性好温差可控制在1%,提高产品质量和合格率。





    产品应用







         适用于小家电行业中发热盘、电热水壶、咖啡壶、豆浆桶、煎锅、炒锅、烧锅、煲类等各种电热炊具的钎焊,主要用于不锈钢锅、铝锅(或其它容器)上一次性将一块均热用的铝板或铝质电热管同时复合在锅上,在压力下感应加热实现一次性完成焊件的牢固连接。钎焊直径范围φ80~φ160。



    加热方式



         高频钎焊机在钎焊时常用的工艺方法较多,主要是按使用的设备和工作原理区分的。如按热源区分则有红外、电子束、激光、等离子、辉光放电钎焊等;按工作过程分有接触反应钎焊和扩散钎焊等。接触反应钎焊是利用钎料与母材反应生成液相填充接头间隙。扩散钎焊是增加保温扩散时间,使焊缝与母材充分均匀化,从而获得与母材性能相同的接头。几乎所有的加热热源都可以用作钎焊热源,并依此将钎焊分类。



    高频感应电源特点



    1、采用德国西门子IGBT固态逆变技术,高效节能,输出功率大。

    2、数字锁相技术,实现频率自动跟踪。

    3、即可手动操作,也可半自动和全自动操作;

    4、模块化设计,安装简单,操作方便,无需调试。

    5、保护功能完善,可靠性高,易维修。

    6、便于安装在生产线上,易于实现机械化和自动化,便于管理,可有效地减少运输,节约人力,提高生产效率。

    7、满负荷负载率设计,可连续24小时工作。

    8、可取代其它加热方式(如气体、焦煤、油炉、电炉、电子管高频等),节能环保。



    安全操作需知

    >>>高频钎焊机--安全操作指南



        开机前,首先检查水、气、电是否接通,接通后即可进行下列操作;
        机器通电后,禁止触摸电源、切换器、变压器所有输入输出接头,以免造成人身伤亡,在没有关闭控制箱门时,不可开启电源,以免出现伤亡事故;
        焊锅头上没有感应铁板的情况下严禁加热,否则电源会因空载而烧坏;
        在更换石棉板压模及装卸锅时,请戴好耐热手套,避免烫伤;
        合上控制箱空气开关置于接通状态,此时可进行手动操作各个按钮,按“加热计时”按钮,弹簧压模下降,此时对应切换器触点自动闭合,按“点动升降”按钮,压模可升降,“点动升降”按钮主要作用是调整对模。





    >>>高频钎焊机--维护及保养



        每班工作完毕后对设备进行除尘:因为焊料焊剂对设备有腐蚀、导电作用容易损坏设备;
        应避免阳光暴晒、雨淋、潮湿等;
        设备的维修应由专业人员进行,进入设备内部检测维修,请切断电源,并在开关处悬挂维修牌,停止输送水设备;
        当工作完成后首先关闭控制箱电源,15分钟后才能停止供水,以免损坏电源;
        设备必须接地并经常检查连接是否可靠;
        工作完毕后必须切断总电源。

  • 设备参数

    型号规格

    HT-TG30

    HT-TG60/80

    HT-TG100/120

    HT-TG150

    HT-TG200

    输出功率

    30KW

    60KW/80KW

    100KW/120KW

    150KW

    200KW

    工作频率

    200-300KHZ

    200-300KHZ

    200-300KHZ

    200-300KHZ

    200-300KHZ

    油压

    100Mpa

    100Mpa

    100Mpa

    100Mpa

    100Mpa

    工作压力

    2-3Mpa

    2-3Mpa

    2-3Mpa

    2-3Mpa

    2-3Mpa

    复底尺寸

    直径100-600mm  铝板厚度0.2-12mm  高度100-600mm



  • 设备参数

    型号规格

    HT-TG30

    HT-TG60/80

    HT-TG100/120

    HT-TG150

    HT-TG200

    输出功率

    30KW

    60KW/80KW

    100KW/120KW

    150KW

    200KW

    工作频率

    200-300KHZ

    200-300KHZ

    200-300KHZ

    200-300KHZ

    200-300KHZ

    油压

    100Mpa

    100Mpa

    100Mpa

    100Mpa

    100Mpa

    工作压力

    2-3Mpa

    2-3Mpa

    2-3Mpa

    2-3Mpa

    2-3Mpa

    复底尺寸

    直径100-600mm  铝板厚度0.2-12mm  高度100-600mm


    |
