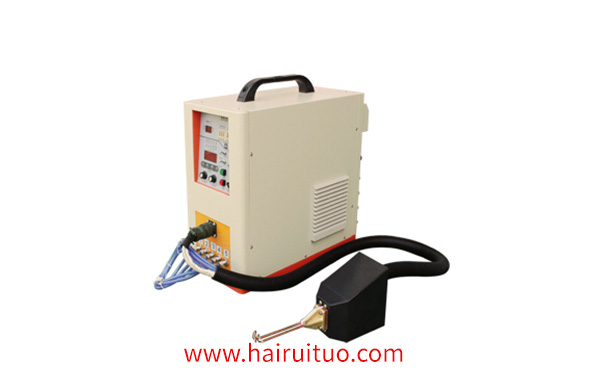

感应加热电源设计的基本原理是什么？

感应加热电源与变压器类似，感应线圈是变压器的一次绕组，而被加热工件是变压器的二次绕组。图7-3显示了电路图，说明了感应加热和变压器的相似性。

变压器的主要特征之一是一次绕组之间的耦合效率与其距离的平方成反比，一次绕组的电流乘以一次绕组圈数等于二次绕组的电流乘以二次绕组圈数。

1)为了得到的能量传递，线圈和工件的耦合距离应尽可能小(间隙应小)。这样，磁力线越穿越工件，磁通越密，工件中涡流越大，加热越快。

2)螺旋线圈中磁线密集的部分是线圈内部，因此线圈内部的加热速度。

3)由于磁力线集中靠近线圈，远处减弱，线圈的几何中心是弱磁场。此时，工件接近线圈的部分与很多磁线交叉，加热速度快，间隙大，耦合小的部分加热速度慢，该效果在高频感应加热时更加明显。

4)导电板(管)与线圈的连接处磁场弱。因此，感应加热电源的磁力中心(沿轴向)不一定是几何中心，这种效果在单圈线圈时更加明显。随着线圈圈数的增加，每个灯的磁通量都加入前灯，这种磁场弱的情况并不重要。由于这种神现象，操作中不能总是把工件放在线圈的中心，因此工件必须放在偏离磁场弱的地区。此外，工件应旋转，使加热均匀。

5)设计感应线圈时，必须防止线圈两侧的电流方向相反，感应磁场相互抵消。由于线圈的相反，两侧靠得太近，没有电感。将感应加热电源作为环状(线圈在中间)会产生电感，中间插入导体会产生加热。
