中频感应加热锻造炉-三相供电的三倍频变压器

中频感应加热锻造炉三相供电的三倍频器有很多种。以下只介绍几种,重点介绍基本应用广泛的三倍频变压器。

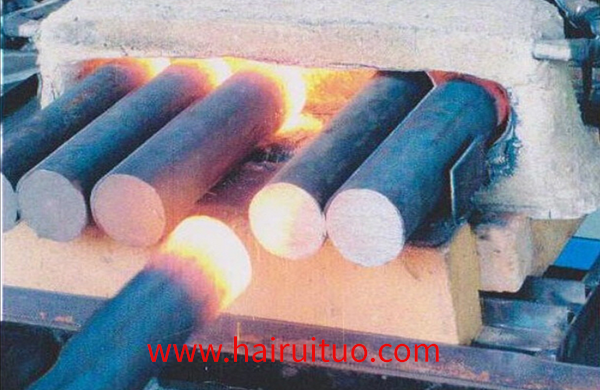

中频感应加热锻造炉

中频感应加热锻造炉三倍频变压器本质上是经过特殊设计后运行在特殊状态下的三相组式变压器。它由三个相同的单相饱和变压器组成,一次绕组接成星形,二次绕组接成开口三角形。并且由工频三相电源供电,输出频率是工频的三倍。

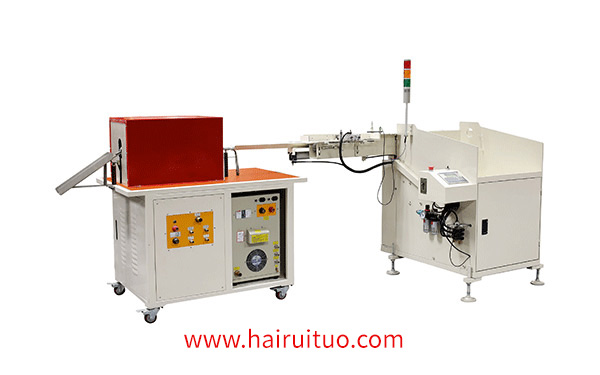

中频感应加热

由于中频感应加热锻造炉一次绕组成星形,三次和三成倍的谐波电流没有通路,而其他高次谐波的重量很小,所以一次绕组的线电流几乎呈正弦波形。由于变压器饱和度高,压扁磁通庐的曲线甚至呈马鞍形。压扁磁通曲线的作用可以认为是三次谐波磁通九加在基波磁通币上的结果。在倍频器中,由于每个磁路都是独立的,三次谐波磁通和基波磁通一样,可以沿着铁芯闭路,而每个谐波磁通都建立起落后于磁通曲线。



在中频感应加热锻造炉的铁心饱和度下,组武变压器的三次谐波电势e3可以达到一次谐波电势e的50~60%。用作倍频器的变压器铁芯饱和度更深,得到的e更大。

|
