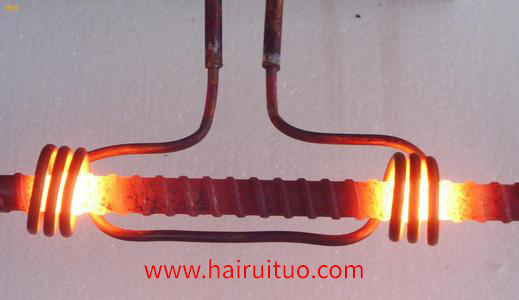

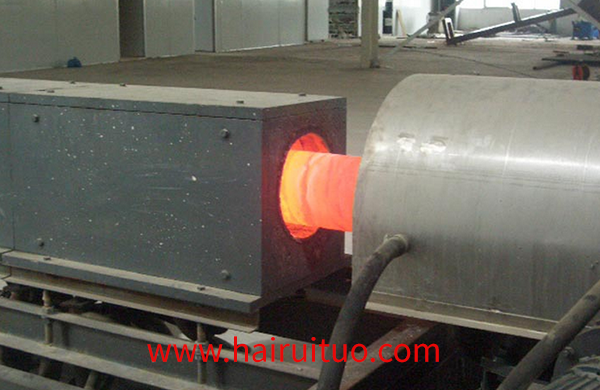

圆钢感应加热设备-双电感复杂串联谐振电路

谐振电路是圆钢感应加热设备电源的重要组成部分，也是逆变器的负载。感应加热电源中的谐振电路如下。

(1)串联谐振电路。感应绕组Lr与谐振补偿电容Cr串联连接，在逆变器输出端形成串联谐振(SRC)。

(2)并联谐振电路。感应绕组L，与谐振补偿电容C并联，与逆变器输出端并联谐振(PRC)

(3)双电感并联谐振电路。电感绕组Li和电容串联，然后与电感绕组Lz并联，连接到逆变器输出端，形成复杂的并联谐振电路，也称为串并联谐振电路(SPRC)。

(4)双电容并联谐振电路。一个电容C与一个电感绕组串联，然后与一个电容C2并联，连接到逆变器输出端，形成复杂的并联谐振电路，又称串并联谐振电路(SPRC)。

(5)双电感复杂串联谐振电路。圆钢感应加热设备的两个电感与一个电容串联，连接到逆变器的输出端。其中一个电感通常与逆变器的输出匹配到变压器的一次侧，或者直接是变压器的磁化电感Lm，有时也称为串并联谐振电路。这是因为它具有串联谐振和并联谐振的特性，一个电感并联到输出负载变压器的一次侧。LLC半桥谐振电路是这种谐振电路。

(6)双电容复杂申联谐振电路。两个电容与一个电感绕组串联，连接到逆变器输出端，其中一个电容与逆变器输出匹配变压器的一次侧并联，有时也称为串并联谐振电路。同样，由于其并联谐振的特性，一个电容与输出负载变压器的一次侧并联，这种谐振电路的LCC半桥谐振电路。

在LLC、LCC谐振电路圆钢感应加热设备中，由于其独特的优点，常被采用。
