电机轴热装别只看简单操作！量产必守4个关键工艺点

电机轴热装全过程揭秘，这些关键点你注意了吗？

很多人看试样打样，觉得电机轴热装流程很简单：高频加热转子、孔胀大直接插轴就行，但标准化量产绝对不能这么粗放，每一处细节都决定电机成品寿命，今天拆解整套规范工艺与核心关键点。

 一、基础工作原理

电机转子铁芯与主轴属于过盈配合，常温下转子内孔小于轴径，无法直接装配。海瑞拓高频感应加热设备依靠交变磁场在转子铁芯产生涡流内生热，仅对内孔配合区域均匀升温，利用金属热胀冷缩原理让内孔定向扩张，留出安全装配间隙；主轴装入后转子自然冷却收缩，形成高强度无间隙抱紧配合，扭矩传递稳定、长期运转不打滑。

 二、简易试样VS标准量产完整流程

简易打样

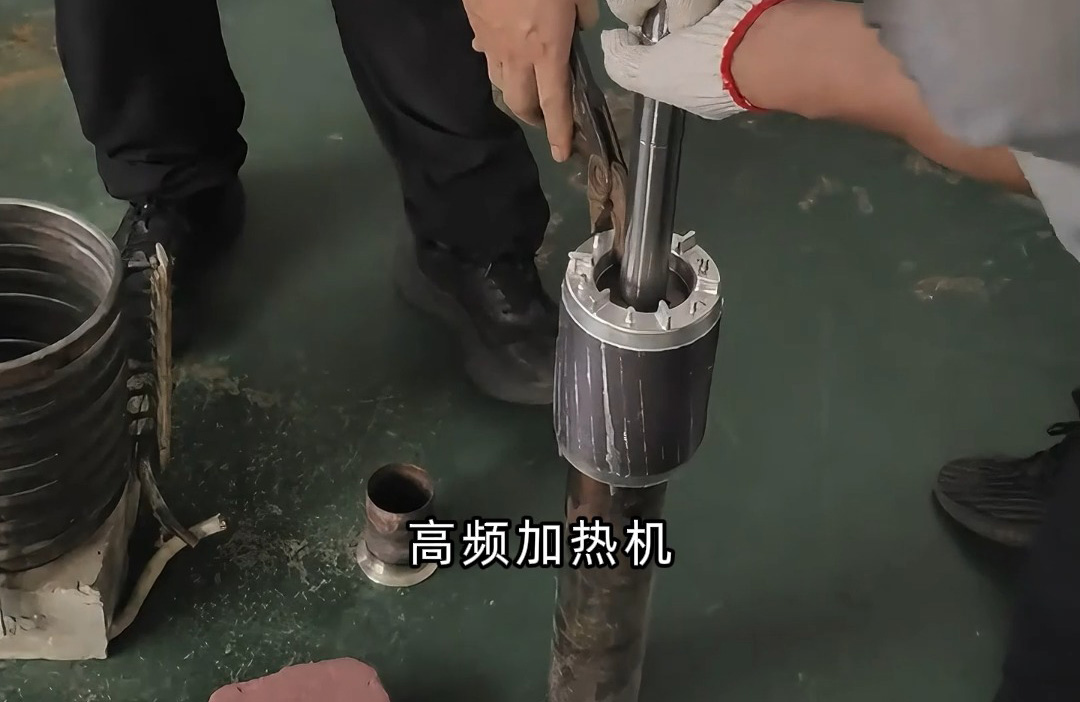

1. 转子放入感应线圈短时加热

2. 人工直接把主轴插入转子孔内

3. 自然冷却完成装配

这种方式只适合临时试样，批量生产会出现大量不良品。

工厂标准化量产完整流程

1. 预处理定位

清理转子内孔、主轴表面油污毛刺，转子工装居中锁紧，保证线圈环绕加热无偏心，避免局部温差过大。

2. 精准温控+定时加热

设备搭载红外实时测温，设定标准工艺温度（120–180℃区间），达到温度自动断电；同步锁定加热时长，严格控制膨胀量。

温度过低：孔径扩张不足，插轴刮伤内孔硅钢绝缘；

温度过高：硅钢片绝缘层老化失效，电机运行漏电、发热报废。

3. 温和匀速压入装配

不用铁锤硬砸、暴力液压猛推，搭配伺服压头或低速液压工装，缓慢匀速推送主轴顺滑入位。

暴力敲击、快速强压会刮伤轴颈、撕裂硅钢叠片，转子同轴度偏移，后续动平衡不合格，电机振动异响严重；匀速压装无冲击，铁芯、绝缘完整无损。

4. 恒温冷却定型

装配完成后静置自然冷却，禁止水冷急冷，防止转子产生热应力变形，冷却后检测抱紧力与同轴度，再流转下道工序。

 三、传统冷敲/粗放热装的行业痛点

1. 纯人工敲击装配：转子硅钢片破损、绝缘层脱落，电机故障率翻倍；

2. 无温控随意加热：时冷时热，膨胀量忽大忽小，批量产品松紧不一；

3. 快速猛压装配：轴颈拉伤、转子变形，返工校正成本高；

4. 烘箱整体加热：转子整体高温，绝缘失效、铁芯退火变软。

 四、高频感应规范热装核心优势

1. 局部定点加热，保护绝缘硅钢

热量只集中在内孔配合面，不会大面积烘烤转子绕组与绝缘层，电机电气性能不受损伤。

2. 数字化温控定时，批量一致性强

温度误差控制在±3℃，同规格转子一键调用参数，每一件膨胀间隙统一，杜绝忽松忽紧。

3. 伺服低速压装，全程无机械冲击

顺滑装配零刮伤，转子同轴度精度高，电机动平衡一次性达标，不良率大幅下降。

4. 适配自动化流水线，省人工提产能

可搭配自动上下料、双工位循环工装，单人值守即可量产，装配效率比人工敲击提升一倍以上。

5. 结合强度更高，运行稳定不打滑

均匀热胀冷缩形成完整过盈贴合，结合力远超冷敲装配，高速运转、高低温工况下转子不会移位。

 五、使用者真实感受

最开始试样觉得热装很简单，直接加热插轴就行，批量生产后踩了很多坑：不加温控加热不均，人工猛压经常刮坏铁芯，一批货返修一大半。

改用带红外温控、伺服低速压装的高频热装设备后，所有工艺参数固定，温度、压装速度标准化，不用依赖老师傅经验。转子绝缘再也没有破损，电机振动、异响售后投诉直接减少九成，长期算下来原料损耗、返工人工成本省下一大截。

 六、为什么正规电机厂都坚持规范热装？

只图省事粗暴装配，短期看似速度快，后期会出现大量绝缘损坏、转子打滑、电机异响报废；带温控、匀速压装的标准化高频热装，从根源规避装配缺陷，兼顾生产效率与成品品质，是伺服电机、三相工业电机量产必备工艺。
