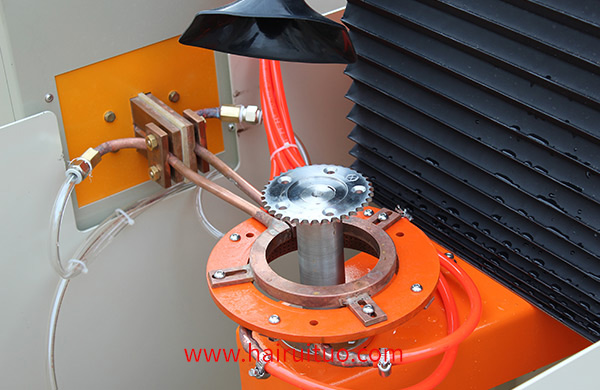

热处理淬火设备的电压极性为左正右负，并在5~8V的稳压管VS2钳位。正脉冲消失后，次级信号由零向负转变，晶体管VT1传导，栅极电荷和电容Cl的电荷经VT1泄放，自向反偏压迅速关闭IGBT。利用栅极接的瞬态电压抑制二极管TVS(也可用双向稳压管)对栅极电压进行钳位，防止由于各种原因引起的过高电压对开关器件造成损害。

依据热处理淬火设备功率开管设备的容量，Cl上提供的反向偏置电压的大小，应选择相应功率的晶体管(复合晶体管，场效应晶体管)。选择相应的半导体器件时，要根据驱动要求的功率大小，大功率时可选择大功率的场效应晶体管。

以20kW热处理淬火设备全桥逆变电源开关器件为例，阐述了脉冲变压器驱动电路参数设计的基本方法和步骤。

在控制热处理淬火设备电路的小方板电路原理图中，只显示了一组采用脉冲变压器驱动的IGBT驱动电路原理图，在实际应用中，两组电路的驱动电路完全相同。由此产生了两个脉冲变压器，它们的次级输出脉冲信号分别驱动全桥逆变器的上下两桥臂的IGBT开关管。若一组驱动左桥臂上，下IGBT，另一组驱动右桥臂上，下IGBT，两组脉冲驱动信号相互补充。
