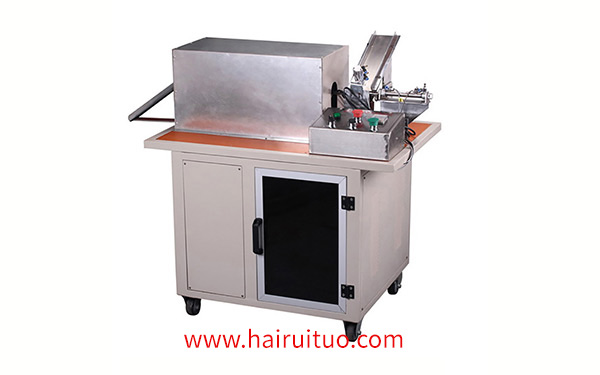

圆钢锻造炉-采用调谐电容

圆钢锻造炉饱和变压器中的磁通量与时间的关系曲线是扁平的，而不是饱和变压器。类似于电流关系曲线，都有尖顶形状。当这些磁通在变压器绕组中感应到电势时，电势的基波在两个变压器中相同，而三次谐波相反。所以，将一次绕组串联匹配，在一次电路中除去三次谐波，就不会使倍频器输入端的电压曲线形状失真。将二次绕组对接，基波几乎可以完全取出，电压的三次谐波相加，输出端的频率增加到三倍。

事实上，圆钢锻造炉完全抵消抵消一次侧的三次谐波和=次侧的基波，更不用说其他高次谐波了，虽然很弱。因此，倍频器的一次和二次电压并不完全是正弦波，但与正弦钱偏差不大。如果一次和二次侧并联调谐电容，曲线形状更接近正弦波。

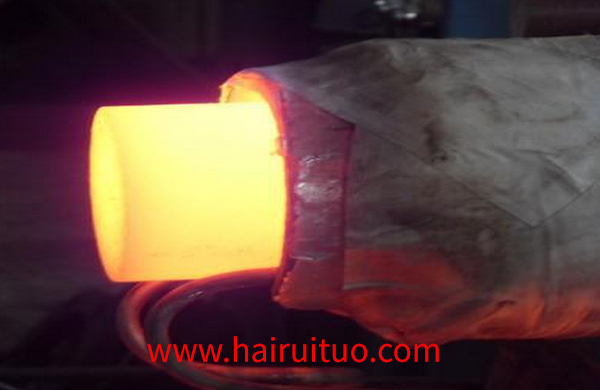

圆钢锻造炉采用调谐电容单相供电三倍频器。为了阻止三次谐波对电源电压的影响，构成谐波对电源电压的影响。倍频器本身的功率因数很低，一般只有0.2-0.3，因此需要在其输入端并联补偿电容器C#，其无功功率约为输出有功功率的5倍。倍频器对负载的要求与中频发电机组相同，应为容性负载(约为-0.9~-0.95)。因此，感应器LD的两端也应并联调谐电容器C。当该电路的电源电压在10%-15%之间变化时，系统仍然可以稳定工作。

需要指出的是，圆钢锻造炉应尽可能使饱和变压器的磁导体(铁芯)组装后有小气隙，而非饱和变压器的铁芯必须有间隙，使磁化曲线与直线相似。间隙总和一般为5-8毫米。通过调整间隙大小，改变绕组匝比关系，可以获得具有参数的倍频器。
