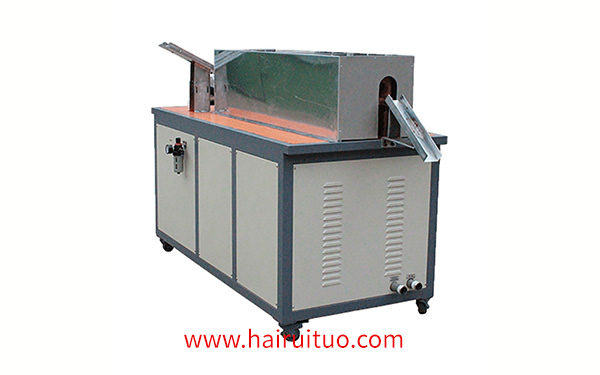

中频锻造炉-三倍频变压器的输出电压和功率

在中频锻造炉中假定有次级绕组阻抗。事实上，在常态下，铁心的导磁率与导磁率成正比，而该值与实际值之间存在误差，但其本质不变。

三倍频变频器用于中频锻造炉感应加热原理线路。三倍频变压器的一次工频侧，串接一组扼流圈和并联电容器，其作用是滤除三次或三倍整数倍以外的其它高次谐波。由于一个绕组星形连接，三个或三个整数倍谐波电流不能流通。并联的电容也向变压器提供强制磁化电流，起到补偿功率因数、提高效率的作用。通常，三倍频变压器在未补偿前的一次功率因数，也超0.4，效率仅为0.15—0.2。

在中频锻压炉二倍频变压器的输出电压和功率可由二次线中的并联电容器组调节。电容容量增大，导致三倍频变压器输出电压增大，向负荷提供的功率增大。通过这种方法，电容器不仅可以提高炉内功率因数，而且可以调节输出功率。一般情况下，改变电容组C和C的值，可以使输出功率在5~5范围内变化。
