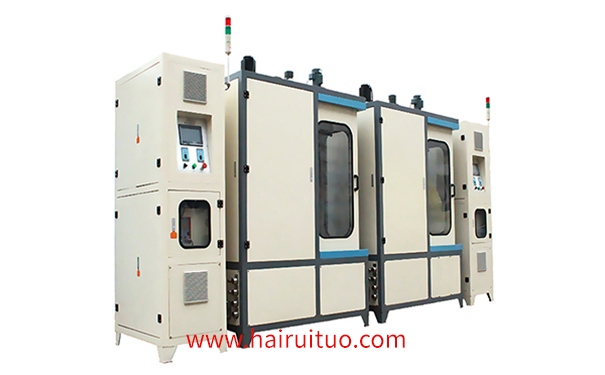

立式淬火机床电源采用桥式逆变电路 振频率大

当前，立式淬火机床电源均采用桥式逆变电路，以调频方式调节输出功率。为降低逆变管的开关损耗，逆变器的工作频率比其谐振频率大。当逆变器的工作电压恒定时，当逆变器工作频率增大时，当逆变器工作频率增大，输出功率降低，输出功率降低，输出功率因数降低，而逆变器主开关管工作在硬开关状态下，开关损耗大，效率低。

采用并联谐振式全桥DC/AC逆变电路，以晶闸管为主要开关器件，由电流调节和功率调节组成的双闭环进行功率调节，利用频率跟踪电路控制逆变器的工作频率，使逆变器始终处于谐振状态，其输出功率因数接近1，并能始终处于准零流开关状态，整个系统具有更高的效率。

在垂直淬火机床的调速控制回路中，必须对系统的主回路、逆变器等进行功能控制。对整流电路而言，在各种干扰条件下，逆变电路必须保持系统的所有参数不偏离其设定值。
