卧式淬火机床操作全流程，提高金属硬度就是这么简单！20号轴淬火打样局部过程

卧式淬火机床操作全流程，提高金属硬度就是这么简单！带大家看卧式高频淬火机床20号轴淬火打样局部过程！

 一、设备适配原理

卧式高频淬火机床专为长轴、细长杆件设计，工件水平夹持旋转，感应线圈沿轴向精准移动。依托高频感应集肤效应，仅对轴表面摩擦区域快速加热，配合即时喷淋冷却，表层组织转变为高硬度马氏体，实现表硬心韧；卧式结构完美解决立式机床无法装夹超长轴、细长轴易弯曲变形的行业难题。

 二、完整标准操作流程

1. 工件装夹定位

将20#钢轴两端架在机床前后顶尖，锁紧固定，启动旋转机构，保证轴匀速平稳转动，加热时圆周受热无软带。

2. 工艺参数设定

根据轴径、目标淬硬层深度，调试设备功率、移动进给速度、冷却水压，参数一键储存，后续同规格工件直接调用。

3. 感应加热淬火

数控滑台带动感应线圈匀速沿轴身移动，线圈环绕轴体局部涡流加热，达到淬火温度瞬间开启喷淋水冷，表层快速淬火硬化。

4. 检验下料

单段/整根轴淬火完成，停机取下工件，检测表面硬度、淬硬层均匀度，完成打样或批量加工。

 三、传统立式淬火、人工手持加热痛点

1. 长轴立式吊装加工，工件自重下垂，淬火后弯曲变形量大，后期校直成本高；

2. 手持线圈人工加热，进给速度不均，轴面硬度高低不一，容易出现局部过烧；

3. 细长小轴夹持不稳，旋转偏心，淬硬层深浅落差大，成品一致性差。

 四、卧式高频淬火机床核心优势

1. 长轴加工不变形

水平支撑受力均匀，细长轴、长传动轴热处理弯曲量极小，大幅减少校直、精磨余量。

2. 淬火均匀，硬度稳定

工件匀速旋转+线圈匀速进给，轴整圈、整段受热同步，无加热盲区，20#钢轴淬火后硬度达标且均匀。

3. 数控全自动运行，操作简单

参数固化后一键启动，无需老师傅把控火候，普通操作工简单培训就能独立打样、批量生产。

4. 局部淬火灵活可控

可只加工轴肩、轴颈、花键等受力工作面，不用整体加热，工件内部保留原有韧性，抗冲击不易断轴。

5. 通用性强

20#钢、45#钢、铬钼合金长短轴、光轴、传动轴、丝杆毛坯均可适配，打样、量产两用。

 五、使用者真实感受（机加厂师傅视角）

以前加工长轴只能用立式设备，工件吊起来加热很容易弯，十根里有好几根要返工校直。换成这款卧式淬火机床后，轴水平架在顶尖上转，全程平稳，20号轴打样淬火硬度统一，几乎没有变形。数控滑台自动走刀，不用手动挪线圈，新手也能打出合格样品，批量加工效率比以前提升一大截。

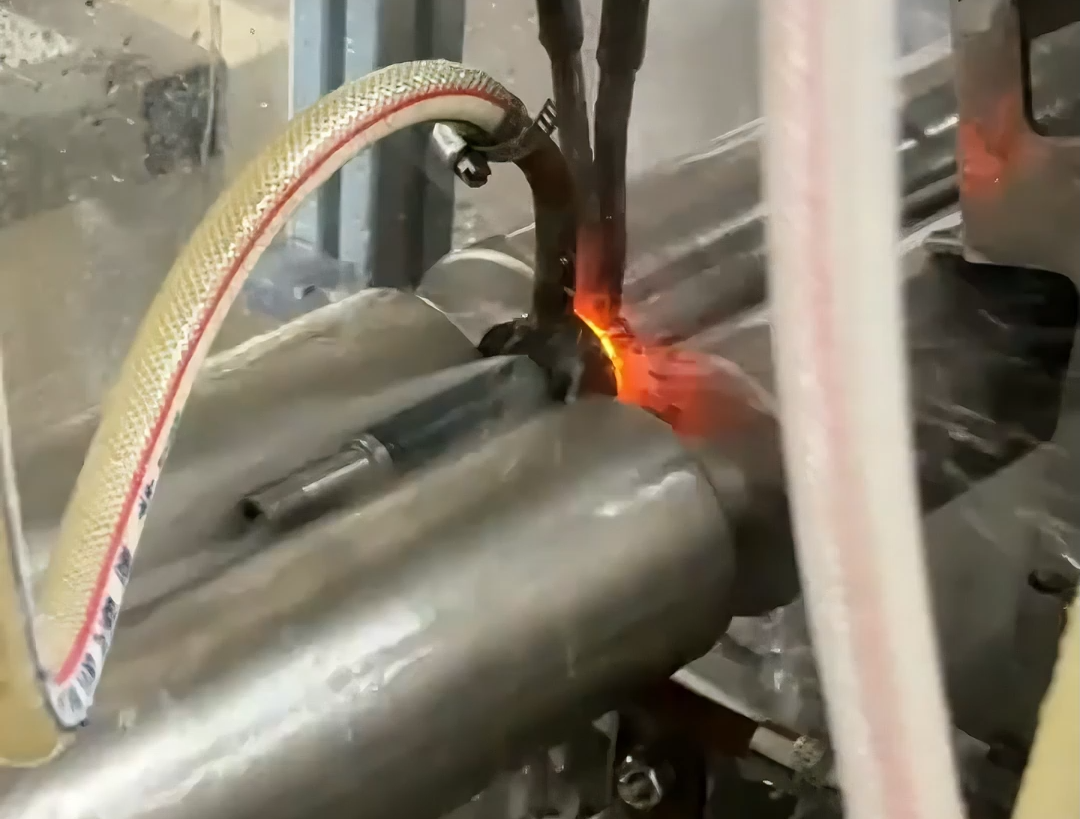

 实拍打样场景说明

本次现场打样工件为20#钢轴，选用卧式高频淬火机床分段局部淬火，全程自动化走刀加热喷淋，完整展示长轴类工件标准化热处理流程，不管是小批量试样还是流水线量产都适用。

#卧式淬火机床 #高频淬火机床 #轴淬火 #轴类淬火
