高频加热淬火：两根铜管实现齿轮高效热处理的技术解析

一、高频加热淬火的核心原理

1. 电磁感应生热机制

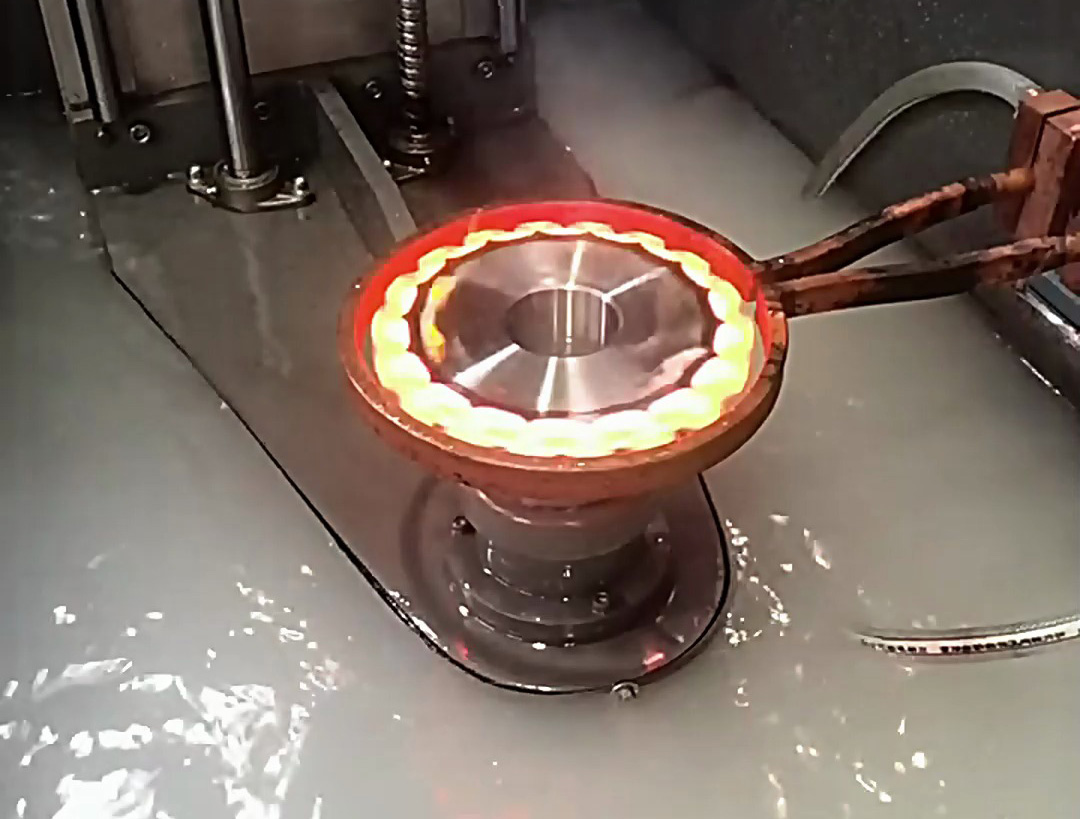

• 线圈与齿轮的磁场耦合：
  两根铜管（感应线圈）缠绕成环形或仿形结构，通入 20-400kHz 高频电流后，产生交变磁场穿透齿轮表面。
• 涡流效应与集肤效应：
  • 齿轮（导电金属）表面因电磁感应产生涡流，涡流能量转化为热能，加热速度可达每秒升温 50-200℃；
  • 频率越高，热量越集中于表面（集肤深度仅 0.1-2mm），适合齿轮表面淬火，保持芯部韧性。

2. 铜管线圈的关键作用

• 磁场聚焦设计：
  线圈形状根据齿轮轮廓定制（如直齿、斜齿、链轮齿槽），配合导磁体（如硅钢片）集中磁场，确保齿面、齿根等关键部位均匀受热。
• 冷却功能集成：
  部分线圈内置水冷管道，加热后可立即切换为喷水冷却，实现 “加热 - 淬火” 一体化，缩短工艺时间。

二、齿轮高频淬火的工艺优势

1. 极速加热，效率跃升

• 对比传统箱式炉：
  • 高频淬火加热时间仅需 10-30 秒 / 件（以模数 4 齿轮为例），而箱式炉需 30 分钟以上；
  • 某齿轮厂引入高频设备后，单台设备日处理齿轮量从 200 件提升至 2000 件，效率提升 10 倍。

2. 表面硬化精准可控

• 淬硬层深度灵活调节：
  • 通过频率匹配齿轮模数（如模数 m=3 选用 200kHz，m=8 选用 25kHz），淬硬层深度可控制在 0.5-3mm；
  • 齿面硬度达 HRC55-62，耐磨性提升 3-5 倍，疲劳寿命延长至 10⁶次循环以上。

3. 节能与变形控制

• 能耗降低 70% 以上：
  感应加热能效达 85%，单件齿轮淬火耗电仅 0.2-0.5kWh，较盐浴炉节约 3-5kWh / 件。
• 热影响区极小：
  热量集中于齿轮表面，芯部温度＜200℃，变形量≤0.05mm，无需后续磨齿加工，节约成本 20%。

三、典型应用场景与案例

1. 汽车齿轮表面淬火

• 工件：变速箱齿轮（材质 20CrMnTi，模数 m=5）；
• 线圈设计：仿形线圈贴合齿面，导磁体增强齿根磁场；
• 工艺参数：频率 80kHz，功率 30kW，加热时间 12 秒，喷水冷却；
• 效果：齿面硬度 HRC60，淬硬层深度 2.0mm，接触疲劳强度提升 40%。

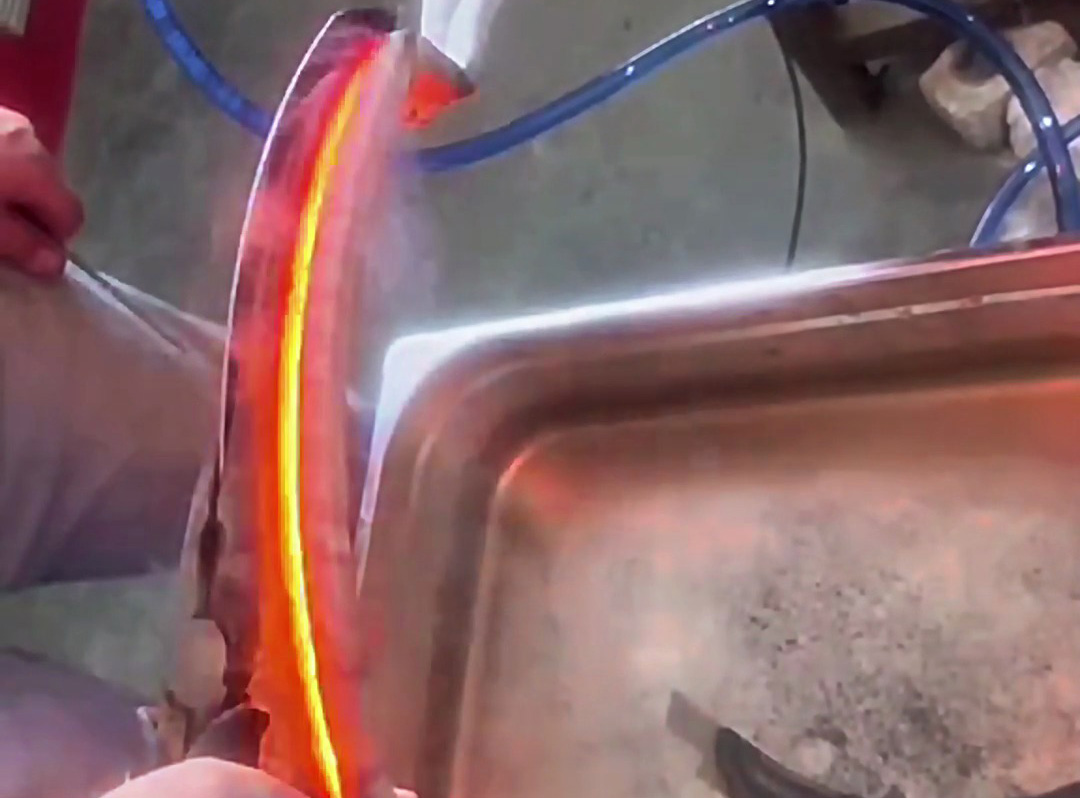

2. 大型链轮局部淬火

• 工件：工业输送链链轮（材质 45# 钢，直径 φ500mm）；
• 线圈设计：可拆卸式柔性线圈，环绕链轮齿圈加热；
• 工艺参数：频率 25kHz，功率 50kW，加热时间 20 秒，油冷；
• 效果：齿面硬度 HRC52，耐磨寿命从 3 个月延长至 1 年以上。

3. 精密齿轮同步淬火

• 多工位设备应用：
  配备旋转工作台的高频淬火机，可同时加热 4-6 个齿轮（如 φ80mm 以下规格），单次循环完成全部淬火，适合大批量生产。

四、设备组成与关键部件

1. 核心硬件配置

2. 智能化升级选项

• 工业机器人集成：
  机械手臂自动上下料、翻转齿轮，适配复杂齿形的多角度加热，减少人工干预误差。
• 数据追溯系统：
  实时记录每件齿轮的加热温度、时间、冷却参数，生成二维码追溯报告，满足 ISO 9001 质量体系要求。

五、对比传统热处理工艺的突破

六、操作要点与维护建议

1. 工艺优化关键

• 线圈与工件间距：保持 2-5mm 最佳耦合距离，间距过大导致加热效率下降，过小易引发电弧放电。
• 冷却介质选择：
  • 低碳钢齿轮：采用聚合物水溶液（如 PAG 浓度 10%），减少淬火裂纹；
  • 高碳钢齿轮：选用快速淬火油，确保马氏体充分转变。

2. 设备维护重点

• 线圈保养：每周清理线圈表面氧化皮，定期检查水路密封性，避免漏水导致线圈烧毁。
• 频率校准：每半年用频率计检测电源输出频率，误差超过 ±5% 时需专业人员调试。

七、未来趋势：高频技术的智能化演进

• AI 工艺自优化：
  通过机器学习分析历史数据，自动调整频率、功率、冷却时间，适配不同批次齿轮材质波动。
• 超高频段拓展：
  开发 1MHz 以上频段设备，实现纳米级薄件淬火（如钟表齿轮），加热时间压缩至毫秒级。
