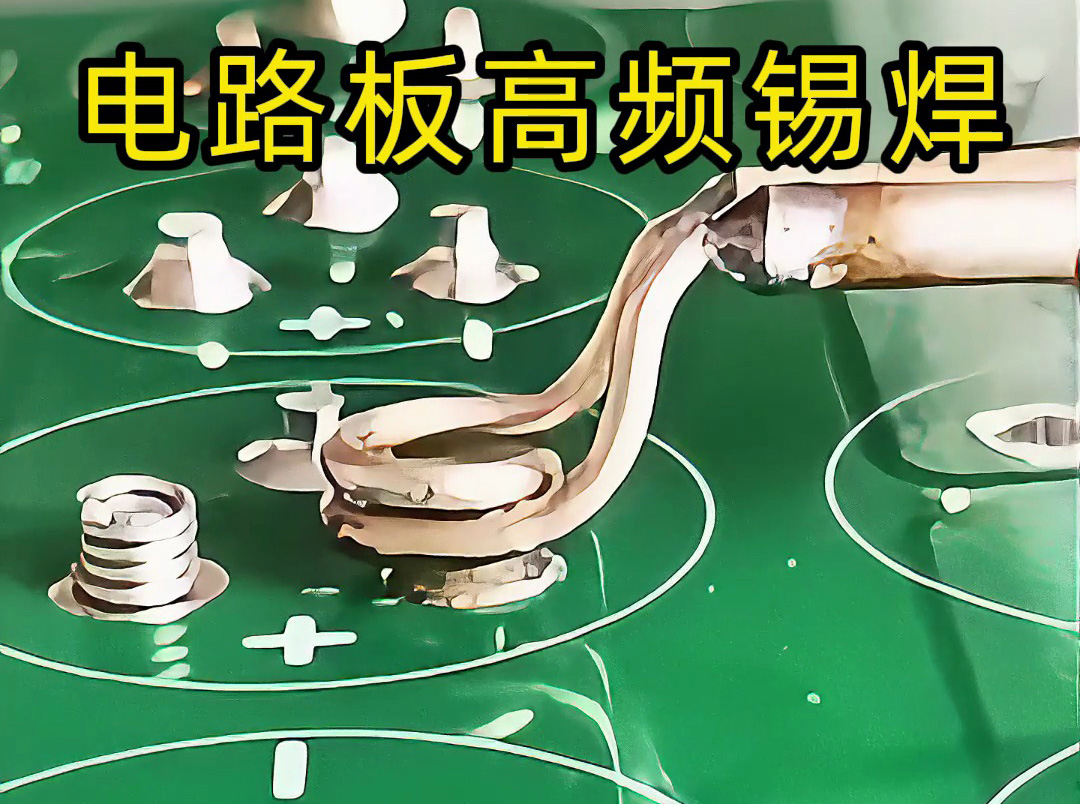

海拓高频机凭借 “局部聚焦加热 + 能量可控” 特性，能够精准完成电路板触点锡焊（如电子元件引脚、连接器触点），突破传统电烙铁焊接的 “热影响大、效率低” 瓶颈，尤其适配精密电路板的微型焊接场景，视频演示的工艺充分验证了其可行性与优势。
电路板触点（如 IC 引脚、贴片电阻焊点）尺寸微小（直径 0.3-2mm），周边常分布热敏元件（电容、芯片），传统电烙铁焊接易因 “整体加热” 导致：
- 焊点周边元器件过热损坏（如电容鼓包、芯片引脚氧化）；
- 焊锡融化不均（出现虚焊、桥连）；
- 操作效率低（单焊点加热需 3-5 秒）。
海拓高频机通过以下方式破解难题：
- 定制微型感应线圈：采用直径 0.1-0.5mm 的高频导线，绕制成 “针状”“环形” 微型线圈（内径 0.5-3mm），精准覆盖单个触点，仅加热焊点区域（温度 230-250℃，锡焊熔点）；
- 非接触加热：线圈与电路板保持 0.5-1mm 间隙（无机械接触），避免划伤 PCB 板或压损元件，周边元器件温度≤50℃（远低于损坏阈值 85℃）。
- 高频电流（通常 100-500kHz）使焊点区域在 0.5-1 秒内达到锡焊温度，较电烙铁（3-5 秒）大幅缩短加热时间，减少高温对电路板基材（如 FR-4 板材）的老化影响；
- 焊锡在高频磁场作用下轻微震荡，熔融后更易浸润焊点（减少虚焊率至 0.1% 以下），焊点强度达 1.5-2N（满足电子元件抗拉要求）。
通过设备功率调节（500W-3kW），可适配不同焊点尺寸：
线圈与触点精准对位
借助显微镜或 CCD 视觉系统，将微型线圈与焊点中心对齐（偏差≤0.1mm），确保磁场能量完全聚焦于焊点，避免加热偏移导致的 “周边焊盘脱落”。
锡料与助焊剂配合
采用低熔点焊锡丝（熔点 183-220℃，如 Sn63Pb37）或锡膏，配合免清洗助焊剂（减少残留腐蚀），高频加热时焊锡快速流动（0.3 秒内铺满焊点），冷却后形成光亮无气孔的焊点。
连续焊接效率提升
对多触点电路板（如排线连接器），可通过可编程移动平台带动线圈依次加热，单排 10 个触点焊接总时间≤10 秒（传统电烙铁需 30 秒以上），且一致性更高（虚焊率≤0.5%）。
海拓高频机的电路板锡焊工艺，特别适合以下场景：
- 精密电子维修：手机主板、电脑显卡的芯片引脚补焊，高频加热可精准修复虚焊触点，避免拆焊时损坏周边元件；
- 小批量生产：军工、航空航天领域的定制化电路板焊接，单块板含 50-100 个触点时，高频焊接效率较人工电烙铁提升 2-3 倍，且质量稳定性（焊点拉力偏差≤0.2N）更优；
- 热敏元件焊接：靠近电池、传感器的触点焊接，高频加热的 “瞬时高温 + 快速冷却” 可避免热敏元件因长时间受热失效（如锂电池保护板的 MOS 管引脚焊接）。
相比传统焊接方式，海拓高频机在电路板锡焊中展现出 “微型化、精准化、高效化” 的显著优势：它将高频感应加热技术从 “大型金属加工” 延伸至 “微型电子焊接”，通过对能量的极致控制，实现了 “只加热焊点、不影响周边” 的理想效果，为电子制造与维修提供了全新的高效解决方案。
|
